Em 2016, especialista alertou para situação de grave risco em 144 grandes reservatórios de rejeitos no Brasil

brumadinho

Momento da ruptura do reservatório de rejeitos da Vale em Brumadinho.

Em uma análise publicada em 01 de Outubro de 2016, uma estudiosa da segurança de reservatórios de rejeitos de mineração Lindsay Newland Bowker publicou em seu blog uma dura análise sobre o estado da segurança de grandes reservatórios de rejeitos de mineração no Brasil até aquele momento.

As análises abrangem vários aspectos do que representaria um imenso risco em que estariam colocados 144 grandes reservatórios de rejeitos, muitos deles de propriedade da mineradora Vale. Além de oferecer uma análise dos reservatórios, Newland Bowker também abordou as insuficiências técnicas e a falta de capacidade de supervisão das agências governamentais que deveriam zelar pela segurança dessas estruturas.

Mas Newland Bowker também apontou para uma série de medidas que deveriam ser tomadas para evitar a repetição da ruptura ocorrida em Bento Rodrigues, a começar pela instalação de um comitê multidisciplinar independente que pudesse analisar em profundidade a situação que ela desvelou com suas análises.

Lamentavelmente, as análises e sugestões de Lindsay Newland Bowker foram ignoradas e agora tivemos o Tsulama da Vale de Brumadinho.  Talvez agora a mensagem de Newland Bowker sejam levadas com  seriedade que merecem.

Abaixo publico a postagem de Lindsay Newland Bowker em sua íntegra.

Todos os 144 grandes reservatórios de rejeitos do Brasil devem ser considerados sob risco de ruptura e precisam ser indepentemente avaliados por um Painel Multidisciplinar de Peritos Complemente Independentes

De acordo com um relatório de 2014 da Agência Nacional de Águas (ANA), o Brasil possui 633 barragens de rejeitos, a esmagadora maioria construída após a promulgação de uma nova lei federal promulgada em 2010 ( Lei nº 12.334/2010).  Desse total,144 são grandes o suficiente para causar uma perda catastrófica social, ambiental, econômica e de responsabilidade pública em caso de ruptura. Neste relatório, o Brasil classifica apenas 32 das 633 instalações como de alto risco por seus procedimentos de análise de risco. Esses procedimentos, no entanto, são mais semelhantes à classificação de risco padrão, que fala de forma simplista e restrita sobre a questão de quanto dano um determinado fluxo de saída poderia causar. Eles não reconhecem se do que é construído e operacional pode ser razoavelmente esperado que atinja os padrões ambientais. Por exemplo, não se reconhece a propensão diferente para falha para uma determinada altura e configuração de capacidade baseada em ARD, taxa de aumento ou projeto de barragem, sistema de drenagem, capacidade de separar o lodo das areias, proporção de finos, secura através da pilha e outras características específicas de rejeitos não compartilhadas por barragens de água.

ana-capa

Todos lembram que o relatório de inspeção de julho de 2015 elaborado pela VOG BR deu uma nota satisfatória ao reservatório do Fundão em Bento Rodrigues. Como o VOGBR explicou em uma carta brevemente publicada que é analisada extensivamente em nossa página, o relatório era um relatório obrigatório de conformidade anual cuja forma e conteúdo é ditado pelos regulamentos e pela lei.

A VOG BR escreveu que a Mineradora Samarco não permitiu que se fizessem medições independentes ou visitassem o local do reservatório. A Samarco, disseram, forneceu os dados e especificou contratualmente a análise a ser usada. Este mesmo nível de “inspeção anual de segurança” de acordo com a lei presumivelmente foi usado na supervisão de todas as grandes represas do Brasil.

vale-tailings-dams-map

Fonte: Valeaguamais.wordpress.com

Adotando uma visão mais abrangente e forense do risco e avaliando o arcabouço legal brasileiro, e seu nível obviamente baixo de competência técnica em mineração, acreditamos que todas as 144 grandes instalações de rejeitos no Brasil devem ser consideradas com risco significativo de falha e um programa de avaliação de risco disciplinar deve ser realizada para todos estes reservatórios. Todas as represas a montante acima de 50 metros devem receber atenção prioritária. A prioridade imediata deve estar nas 15 mega barragens de altura e tamanho extremos em relação às barragens de rejeitos do mundo. A megabarragem da Vale no Complexo de Itapira, já excedendo a capacidade permitida e em processo de expansão adicional, e já evidenciando rachaduras e outros sinais de tensão, tem sido amplamente identificada como particularmente preocupante.   Nossas razões para considerar todas as 144 grandes barragens de rejeitos em risco são:

(1)  A Lei nº 12.334/2010  não abordou nenhuma das causas profundas de falhas catastrófica, concentrando-se na estrutura da responsabilidade criminal e civil. Segundo essa lei, as falhas fatais no Fundão não foram detectadas ou resolvidas até que a pior falha na história mundial registrada realmente ocorresse.

(2) A Vale controla 114 de um total de 633 instalações de TSFs (Instalações de Armazenamento de Rejeitos) existentes no Brasil, e representa uma parte muito significativa de toda a produção de minério de ferro do Brasil, gerando 200 milhões de toneladas de minério por ano, mais de 40% daquela em rejeitos e resíduos apenas na área do Quadrilátero Ferrífero. A Vale pretende aumentar a produção no quadrilátero 19 em 50% até 2030. Uma autoavaliação de 2013 sobre alternativa mais segura de espessamento de pasta e pilha seca concluiu que a maioria de seus rejeitos gerados atualmente não atendia aos critérios técnicos para as alternativas seguras de espessamento de pasta. e pilha seca. Apenas 4 dos seus 114 TSFs em todo o Brasil (4%), preenchiam os critérios para espessamento de pilha seca ou pasta. A Vale conseguiu fazer com que o governo brasileiro recuasse das reformas pós-ruptura de Fundão, que teriam colocado o controle sobre a altura e a taxa de crescimento (por melhores práticas reconhecidas mundialmente) e proibiram a construção de grandes barragens. (Eisenhammer). A Vale, proprietária de 50% da Samarco, examinou a grande expansão e o procedimento correto, embora seu consultor tenha sinalizado a ausência de capacidade adequada na fundação e a ausência de qualquer plano ou espaço no local para fornecer capacidade. O inventário de TSFs da Vale inclui muitas, se não a maioria, dessas grandes barragens de rejeitos.

(3) não há competência em mineração em nenhuma das entidades emissoras de licenças federais ou estaduais do Brasil. Portanto, mesmo que a estrutura legal tenha como objetivo causar falhas catastróficas, não há capacidade técnica dentro do governo para determinar se os padrões ambientais e de conservação são realmente atingíveis. Praticamente todas as 144 grandes barragens de rejeitos e as barragens de 15 megabarragens foram permitidas sem competência técnica por parte dos órgãos responsáveis pela sua supervisão.

(4) O estado de Minas Gerais, um importante centro de mineração no Brasil, parece inepto e uma vítima de captura regulatória completa (como foi e é o caso na Colúmbia Britânica). O reservatório de Rio Pomba teve dois eventos sérios anteriores (2003 e 2006) antes do último erro grave em 2007. Minas Gerais é responsável por 3 das 18 falhas muito graves do mundo (1/1 / 1996-12 / 31/2015, 17%) e 3 dos 20 fracassos graves em todo o mundo pós 1996, 15%. Não precisamos de detalhes sobre o volume total de minério de Minas Gerais para sabermos que esse padrão de rupturas está fora de escala com a classificação de Minas Gerais na produção global de minério.

Nas imagens à cima, a direita mostra o rompimento da barragem de rejeitos da mineradora Rio Pomba Cataguazes e na esquerda os impactos ocorridos na área urbana da cidade de Miraí, 2007.

(5) Brasil, desde que a aprovação de seu estatuto de 2010 deu início a uma expansão maciçamente regulamentada da produção de metais lançando as sementes por falha catastrófica (http://www.ibram.org.br/sites/1400/1457/00000294.pdf ). Assim, enquanto havia apenas 241 barragens de rejeitos no Brasil em 2011, o número cresceu para 641 até 2012. (ver Figura 9 do relatório citado)

ana-figura-9

herculao-dam-failure_Represa do Rejeito Herculano Minas Gerais

Para o crédito do Brasil e de acordo com a reforma estatutária de 2010, o Brasil aqui pelo menos fez algumas considerações sobre suas TSFs e divulgou algumas estatísticas úteis publicamente disponíveis. Todas as nações devem divulgar e monitorar publicamente as condições de todas as grandes barragens de TSF permitidas, como este relatório do Brasil faz.  Uma grande falha, no entanto, é que ela se concentra em um conjunto comum de medidas entre todos os tipos de barragens e negligencia em não abordar os principais elementos de risco e função que são específicos do uso. Por exemplo, nenhuma discussão sobre a construção a montante e a taxa de aumento nas barragens de rejeitos.

Como deve ser de conhecimento geral, o Comitê Internacional de Grandes Barragens (ICECOLD) não monitora as barragens de rejeitos por temer que seu terrível registro de segurança reflita adversamente sobre a percepção pública da segurança da barragem de água (Kiernan 2016) O Brasil aqui pelo menos conta e fornece estatísticas básicas barragens de rejeitos. Como isso, nós podemos, por causa de nossa profunda imersão na ciência forense das catástrofes de mineração do mundo, inferirmos desses dados sobre a provável responsabilidade pública já formada nesses 144 grandes TSFs.

A nossa postulação é que as barragens de rejeitos exigem seus próprios critérios de avaliação de risco e suas próprias estatísticas relevantes e estrutura legal. Nossa defesa é que todo distrito licenciado deve ter um Conselho de Revisão de Mina de caráter multidisciplinar independente, nomeado e mandatado separadamente, semelhante aos Departamentos de Edifícios e ao processo de Inspeção para a construção de grandes edifícios. Estes conselhos deveriam ter o poder de agir contra ou em vez de permitir distritos que não estejam aplicando a autoridade existente, uma realidade que é, em si mesma, a causa raiz das rupturas das barragens (Relatório de 2016 da BC Auditor Generals)

Este relatório aplica as mesmas categorias de tamanho às barragens de rejeitos do que a outras barragens usando as definições do ICOLD, em que uma barragem grande é definida como uma altura maior que 15m ou uma capacidade superior a 3 milhões de metros cúbicos.  Neste caso, os critérios que definem uma grande barragem de água e aqueles que definem uma grande barragem de são razoáveis e adequados à análise forense da ruptura da barragem de rejeitos. Barragens de rejeitos de 3 milhões de metros cúbicos são capazes de causar uma falha catastrófica que o Dr. Chambers e eu definimos como uma liberação superior a 1 milhão de metros cúbicos (Bowker e Chambers 2015, Bowker e Chambers 2016) Em uma falha total entre 30% -50% do conteúdo é liberado (Rico 2010 e forense).

Em geral, como analistas de risco,  desestimulo as comparações entre as barragens de água (finalidade construída até a conclusão para uma faixa conhecida de fluxo com materiais que atendem rigidamente a especificações específicas, retendo apenas água) com reservatórios de rejeitos que são construídos com materiais que estejam disponíveis à mão e retendo vários tipos de materiais tóxicos e com variabilidade na sua integridade estrutural. Obviamente esses dois tipos de reservatórios não são comparáveis.

Temos que reiterar que as estatísticas fabricadas sem sentido de que as barragens de rejeitos falham a uma taxa de 10 vezes maior que as barragens de água devem ser permanentemente retiradas e nunca mais citadas por qualquer pesquisador responsável, jornalista ou porta-voz.

Cada tipo de barragem de retenção deve ser avaliado quanto a riscos inerentes de engenharia e de falha, baseados nos conteúdos e métodos de meios e materiais de construção.

Para desencorajar comparações com barragens de água, seria melhor se as barragens de água fossem relatadas separadamente e monitoradas em padrões adequados para elas e os rejeitos de minas (e outros tipos de resíduos e barragens de resíduos, por exemplo, aqueles que retêm soluções de lixiviação grávidas) fossem reportados e monitorados em seus próprios termos para riscos específicos para o tipo de barragem.)

Ignorando as comparações por tipo de barragem neste relatório (e resistindo a qualquer necessidade de citá-las em uma base de comparação), abaixo estão algumas estatísticas do Relatório da ANA de 2014.

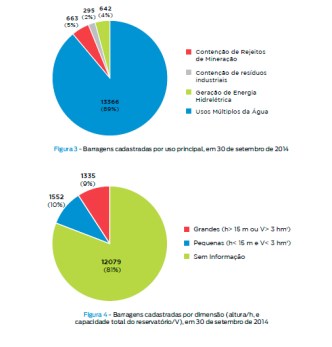

Por exemplo na Figura 4:

ana-figura-4

podemos verificar que 519 das 663 barragens de rejeitos brasileiras não são “grandes barragens” por definição e, portanto, também não são capazes de falhas catastróficas, conforme definido nas câmaras Bowker e Chambers 2015; Bowker e Chambers 2016.  Mas 144 das 663 são grandes represas, e destas 15 têm uma capacidade de barragem superior a 75 M metros cúbicos (7 destes 200 M de capacidade métrica cúbica (ver também a Figura 10)

A distribuição das barragens de rejeitos do Brasil por altura é mostrada na Figura 12 na página 29 do Relatório da ANA.

A represa do Fundão tinha 74 m de altura no momento de sua ruptura e tinha capacidade de 62 milhões de metros cúbicos. Mount Polley tinha 40 m de altura no momento da ruptura  e tinha uma capacidade de 75 milhões de metros cúbicos (Chambers Bowker Failure Data Base 2015, revisado em 2016)

Como aprendemos recentemente, a BHP nem sequer tinha um geofísico na equipe antes do homem ter falhado catastroficamente no Fundão, e não tinha uma política de gerenciamento de risco informada sobre as muitas TSFs em suas minas em todo o mundo. A Samarco tinha um Painel de Revisão de Rejeitos independente, mas o efeito disso na prevenção e controle de perdas é aparente. Não é exagero considerar todas as 144 grandes barragens no Brasil estão em risco.

O Dr. Chambers e eu sabemos de nosso profundo mergulho na perícia de todas as catástrofes catastróficas do histórico de falhas da TSF (Bowker e Chambers, 2015; Bowker e Chambers 2016) que o volume expandido de produção de minério precisava atingir uma unidade de metal acabado à medida que os graus caem precipitadamente em todo o mundo é acomodada principalmente ao empurrar as TSFs existentes para além da sua capacidade de projeto em altura, volume, anos de vida útil e impressão de pé. Chuquicamata, por exemplo, ainda planejava usar sua mesma TSF de SqKM em 1985 para sua atual expansão subterrânea em massa. Na Samarco, era sabido que a represa do Fundão não tinha capacidade para a expansão planejada. A Vale que controla 144 barragens de rejeitos do Brasil (ver Quadro 4 p 51) concordou com isso. Todos sabiam que a Fundão nunca teve seus dois principais requisitos de engenharia para uma operação segura desde o início. Todos sabiam que não havia um plano de verificação identificado para expandir a capacidade local para adequar e gerenciar de maneira sólida o volume e a taxa de deposição de rejeitos que a expansão exigiria. Isso acontece em todo lugar. Raramente vemos uma revisão focada específica da capacidade de rejeitos para essas grandes expansões de taxa de transferência e para os investidores, antes de Fundão nunca ter pensado em fazer essas perguntas.

O Dr. Chambers e eu temos dito há dois anos que os registros nos dizem que a primeira e mais urgente atenção regulatória e pública deve ser direcionada para a falha catastrófica já acumulada, mas ainda não manifesta, nas instalações operacionais permitidas existentes (Bowker e Chambers 2015; Chambers e Bowker, 2016)

É claro que isso não pode ser uma autoavaliação e é claro que Minas Gerais e a maioria dos distritos licenciadores não têm competência para supervisionar ou conduzir essas reavaliações.

Essas reavaliações devem ir muito além da causa de falha imediata de rotina. O recorde mundial de fracasso agora está perfeitamente claro que as causas profundas da falha catastrófica que está por trás dessas escolhas de engenharia incompetentes ou erradas são citadas como “causa imediata” (Bowker e Chambers 2016).

A classificação de risco do Brasil e sua revisão da lei de mineração não identificam as causas-raiz da falha catastrófica (Bowker e Chambers 2016).

Referências

 Blight, Geoffrey (2010). “Management & Operational Background to Three Tailings Dams Failures in South Africa.” Chapter 42, Slope Stability in Surface Mining, ed. Hustrulid, W.A., McCarter, Kim, Van Zyl, Dirk, Society for Mining Metallurgy and Exploration, e-book, 2010.

 Blight, G.E. and A.B. Fourie (2004). “A Review of Catastrophic Flow Failures of Deposits of Mine Waste and Municipal Refuse.” Proceedings International Workshop, “Occurrence and Mechanisms of Flow-like Landslides in Natural Slopes and Earthfills.” Sorrento, 19-36, Picarello (ed), Patron, Bologna

 Bowker, L.N. and Chambers, D.M. (2016).” Root Causes of Tailings Dam Overtopping: The Economics of Risk & Consequence”  Proceedings of “Solutions 16”, (September 2016 ) ( presently in compilation by Solutions16  meanwhile pre publication copy available from the authors)

 Bowker, L.N. and Chambers, D.M. (2015). “The Risk, Public Liability, & Economics of Tailings Storage Facility Failures.” July 21, 2015, http://www.csp2.org/technical-reports, (June 14, 2016).

Chambers D.M. and Bowker L.N.(2016)  Tailings Dam Failures 1915-2015 (excel Free publicly downladadble) www.csp2.org

Chambers, D.M. (2014). “Options For Defining Environmental “GO/NO-GO” Zones For Mines.”January2, 2014 http://www.csp2.org/technical-reports, (June 14, 2016).

Commissioned Directed By Bowker Associates) http://www.csp2.org/files/reports/Go-NoGo%20Zones%20-%20Chambers%202Jan14.pdf

Eisenhammer, S and Nogueira, M (2016). “Brazil Mining Dam Reforms Unsettle Companies, Do Little for Safety.” Reuters, May 11, 2016

 Kiernan, Paul (2016b). “Engineers Say Brazilian Disaster Shows World-Wide Danger from Hoover Dam-Size Earthen Structures Holding ‘Tailings’ Waste.” Wall Street Journal (WSJ), April 5, 2016

 Mt Polley Expert Panel (2015). “Report on Mount Polley Tailings Storage Facility Breach.” Independent Expert Engineering Investigation and Review Panel, Province of British Columbia, January 30, 2015.

Informações adicionais sobre a mineração no Brasil

http://www.e-mj.com/features/850-brazil-mining.html?showall=1#.WAUkSWYzUjU  Excelente artigo sobre mineração, políticas econômicas e economia e história política da mineração no Brasil (em inglês).

Esta tese que também combina análises de reservatórios de água e de rejeitos possui um texto excelente e fotogragias de todos os que romperam no Brasil: http://www.smarh.eng.ufmg.br/defesas/656M.PDF



Mining.Com’s 2013 profile of 10 largest foreign investments in Brazil Mines..No details on tailings..just thumbnail sketches  Anglo America is prominent on the list http://www.mining-technology.com/features/featurethe-10-biggest-foreign-owned-mines-in-brazil-4415407/2

Vale’s History In Its own words http://www.vale.com/Documents/valehistorybook10.pdf

Vale’s Self Assessment of  Possibility of Using Safer  Sounder Tailings  Storagehttp://www.paste2013.com/wp-content/uploads/2013/07/Mendes-et-al-Geotechnical-parameters-of-iron-ore-tailings-from-the-Quadrilatero-Ferrifero-after-different-treatments-and-ore-processing.pdf

Lindsay Newland Bowker, CPCU, ARM Environmental Risk Manager

Bowker Associates

Science & Research In The Public Interest

15 Cove Meadow Rd.

Stonington, Maine 04681

207 367 5145


Este texto foi publicado originalmente em inglês  no blog lindsaynewlandbowker.
